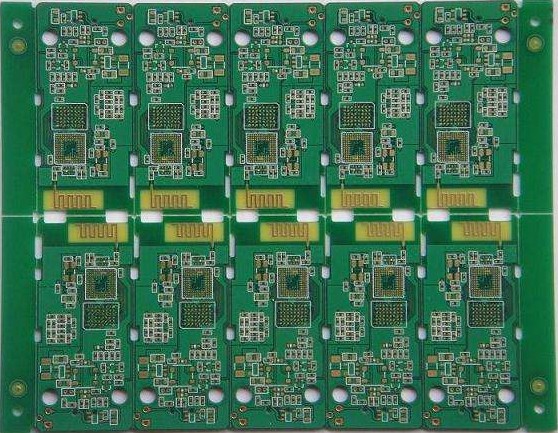

PCB（Printed Circuit Board），中文名稱為PCB線路板，簡稱印制板，是電子工業的重要部件之一。幾乎每種電子設備，小到電子手表、計算器，大到計算機，通訊電子設備，軍用武器系統，只要有集成電路等電子元器件，為了它們之間的電氣互連，都要使用PCB線路板。在較大型的電子產品研究過程中，最基本的成功因素是該產品的印制板的設計、文件編制和制造。印制板的設計和制造質量直接影響到整個產品的質量和成本，甚至導致商業競爭的成敗。

電子設備采用印制板后，由于同類印制板的一致性，從而避免了人工接線的差錯，并可實現電子元器件自動插裝或貼裝、自動焊錫、自動檢測，保證了電子設備的質量，提高了勞動生產率、降低了成本，并便于維修。

印制板從單層發展到雙面、多層和撓性，并且仍舊保持著各自的發展趨勢。由于不斷地向高精度、高密度和高可靠性方向發展，不斷縮小體積、減輕成本、提高性能，使得印制板在未來電子設備地發展工程中，仍然保持強大的生命力。

綜述國內外對未來印制板生產制造技術發展動向的論述基本是一致的，即向高密度，高精度，細孔徑，細導線，細間距，高可靠，多層化，高速傳輸，輕量，薄型方向發展，在生產上同時向提高生產率，降低成本，減少污染，適應多品種、小批量生產方向發展。印制電路的技術發展水平，一般以印制板上的線寬，孔徑，板厚/孔徑比值為代表.

來源

印制電路板的創造者是奧地利人保羅·愛斯勒（Paul Eisler），1936年，他首先在收音機里采用了印刷電路板。1943年，美國人多將該技術運用于軍用收音機，1948年，美國正式認可此發明可用于商業用途。
