色環電阻是電子電路中最常用的電子元件，色環電阻就是在普通的電阻封裝上涂上不一樣的顏色的色環，用來區分電阻的阻值。保證在安裝電阻時不管從什么方向來安裝，都可以清楚的讀出它的阻值。色環電阻的基本單位有：歐姆（Ω）、千歐（KΩ）、兆歐（MΩ）。1兆歐（MΩ）=1000千歐（KΩ）=1000000歐（Ω）。

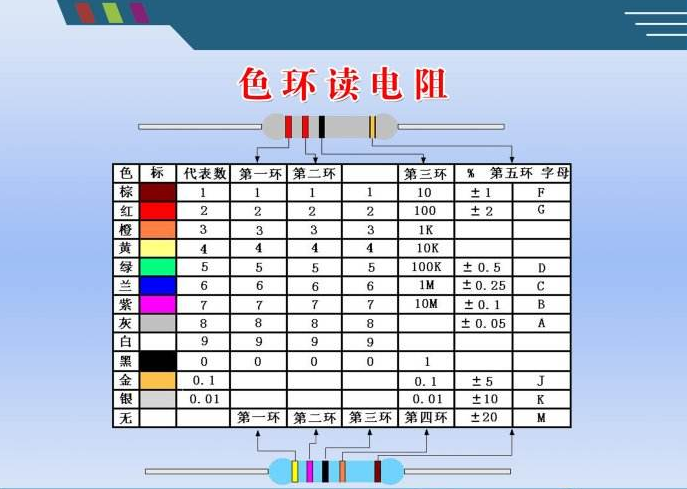

平常使用的色環電阻可以分為四環和五環，通常用四環。其中四環電阻前二環為數字，第三環表示阻值倍乘的數，最后一環為誤差；五環電阻前三環為數字，第四環表示阻值倍乘的數，最后一環為誤差。誤差通常也是金、銀和棕三種顏色，金的誤差為5%，銀的誤差為10%，棕色的誤差為1%，無色的誤差為20%，另外偶爾還有以綠色代筆誤差的，綠色的誤差為0.5%。精密電阻通常用于軍事，航天等方面。 色環電阻在最早期是為了幫助人們分辨阻值，因為色環電阻比較大，在當今高度集成的情況下，色環電阻已經用的比較少了。

但是有時候因為成本問題或者工藝需要還是會大量用到色環電阻。

有一個小口決：棕一紅二橙是三，四黃五綠六為藍，七紫八灰九對白，黑是零，金五銀十表誤差。

四色環電阻：前二條色環用來表示阻值，第三環表示數字后面添加“0”的個數，這三條色環是相隔比較靠近的，而第四環相對距離較大，這是表示誤差的。如果電阻色環不好分辯出那個是第一個色環，最簡單的方法就是“第四環”不是金色就是銀色，而其它顏色會出現的銀少（只對四環電阻有用，五環電阻不適用）。

例如：

1、紅，黃，棕，金  24*10=240歐金 誤差為5%

2、綠，紅，黃，銀  52*10000=520K歐 誤差為10%

五色環電阻：第一道色環表示阻值的第一位數字；第二道色環表示阻值的第二位數字；第三道色環表示阻值的第三位數字，第四道色環表示阻值的倍乘數；第五道色環表示誤差范圍。一般五環電阻是相對較精密的電阻。

例如：

1、紅，紅，黑，黑，棕 220*1=220歐  誤差為1%

2、紫，紅，棕，紅，綠 521*100=52.1K歐  誤差為0.5%

六色環電阻：就是指用六色環表示阻值的電阻，六色環電阻前五色環與五色環電阻表示方法一樣，第六色環表示該電阻的溫度系數。只在有特定要求的場合下的電子產品才會使用，一般使用非常少。
