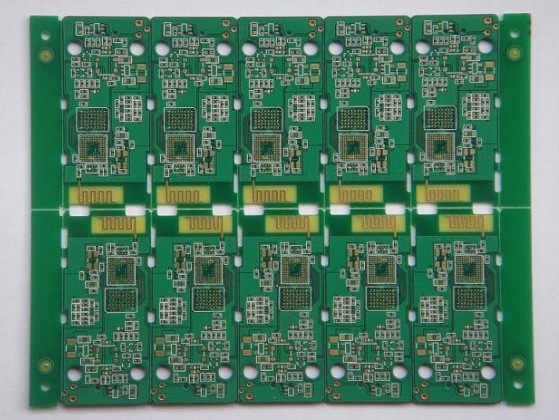

1.布線方向

    從焊接面看，元件的排列方位盡可能保持與原理圖相一致，布線方向最好與PCB線路板圖走線方向相一致，因生產過程中通常需要在焊接面進行各種參數的檢測，故這樣做便于生產中的檢查，調試及檢修（注：指在滿足PCB線路板性能及整機安裝與面板布局要求的前提下）。

2.各元件排列

    分布要合理和均勻，力求整齊，美觀，結構嚴謹?shù)墓に囈蟆?/span>

3.電阻，二極管的放置方式

    分為平放與豎放兩種：

　　(1)平放：當PCB線路板元件數量不多，而且PCB多層板尺寸較大的情況下，一般是采用平放較好；對于1/4W以下的電阻平放時,兩個焊盤間的距離一般取4/10英寸，1/2W的電阻平放時,兩焊盤的間距一般取5/10英寸；二極管平放時，1N400X系列整流管,一般取3/10英寸;1N540X系列整流管,一般取4～5/10英寸。

　　(2)豎放：當PCB線路板元件數較多，而且PCB多層板尺寸不大的情況下，一般是采用豎放，豎放時兩個焊盤的間距一般取1～2/10英寸。

4.電位器：芯片（IC）座的放置原則

　　(1)電位器：在穩壓器中用來調節輸出電壓，故設計電位器應滿中順時針調節時輸出電壓升高，反時針調節器節時輸出電壓降低；在可調恒流充電器中電位器用來調節充電電流折大小，設計電位器時應滿中順時針調節時，電流增大。

　　電位器安放位軒應當滿中整機結構安裝及面板布局的要求，因此應盡可能放軒在板的邊緣，旋轉柄朝外。

　　(2)IC座：設計印刷板圖時，在使用IC座的場合下，一定要特別注意IC座上定位槽放置的方位是否正確，并注意各個IC腳位是否正確，例如第1腳只能位于IC座的右下角線或者左上角，而且緊靠定位槽（從焊接面看）。

5.進出接線端布置

　　(1)相關聯的兩引線端不要距離太大，一般為2～3/10英寸左右較合適。

　　(2)進出線端盡可能集中在1至2個側面，不要太過離散。

6.設計布線圖時要注意管腳排列順序，元件腳間距要合理。

7.在保證電路性能要求的前提下，設計時應力求走線合理，少用外接跨線，并按一定順充要求走線，力求直觀，便于安裝，高度和檢修。

8.設計布線圖時走線盡量少拐彎，力求線條簡單明了。

9.布線條寬窄和線條間距要適中，電容器兩焊盤間距應盡可能與電容引線腳的間距相符；

10.設計應按一定順序方向進行，例如可以由左往右和由上而下的順序進行。
